触发器是同步的双稳态器件。在这种情况下，术语“同步”的意思是输出状态的变化只发生在触发输入称为时钟的一个特定的点处(前沿或后沿)，时钟被指定为控制输入C；也就是说，输出变化的出现与时钟同步。触发器对时钟边沿敏感，而门控锁存器是对电平敏感。

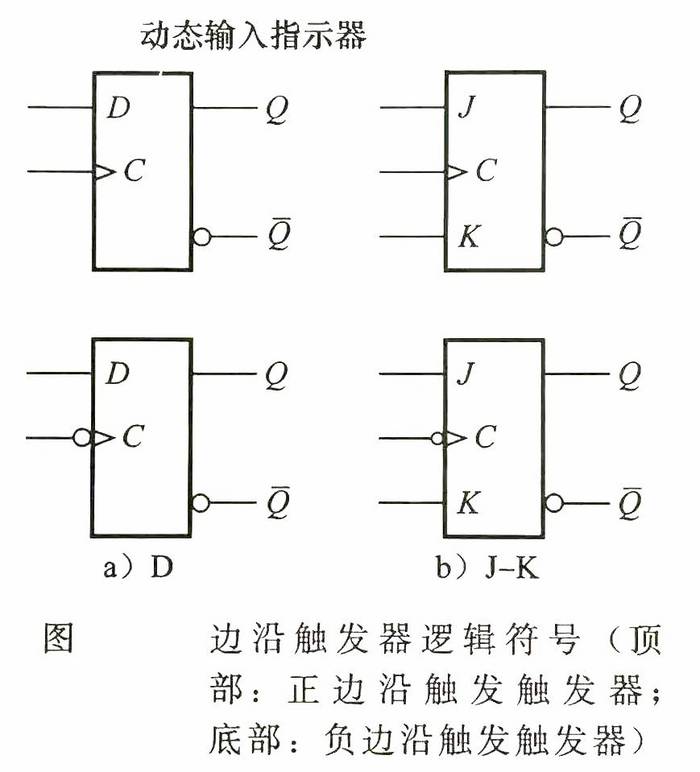

边沿触发器的状态改变仅出现在时钟脉冲的正边沿(上升沿)或者负边沿(下降沿)上，并且只有在时钟的这个转换瞬间才对它的输入做出响应。本节介绍两种类型的边沿触发器: D和J-K触发器。这些触发器的逻辑符号如图所示，注意每一种类型都可以是正边沿触发的(在C输入上没有小圆圈)或者是负边沿触发的(在C输入上有小圆圈)触发器，通过逻辑符号识别边沿触发的关键是框内时钟输入(C)上的小三角，这个小三角称为动态输入指示器。动态输入指示器表示触发器的状态改变仅发生在时钟脉冲的边沿。



一、边沿触发的D触发器

D触发器的D输入端称为同步输入，因为输入的数据只在触发器的时钟脉冲边沿上传送到触发器的输出。当D端为高电平时，Q输出会在时钟脉冲的边沿到来时变为高电平，触发器被置位;当D为低电平时，Q输出会在时钟脉冲的边沿到来时变为低电平，触发器被复位。



正边沿触发的D触发器的基本工作原理如图所示，并且表中给出了这种触发器的真值表，记住，触发器的状态只能在时间脉冲的边沿到来时才可以改变。D输入可以在时钟输入为高电平或者低电平的任意时间(除了在时钟脉冲触发转换时的非常小的间隔外)进行改变，而不影响输出。只要记住仅在时钟的触发沿上Q跟随D的变化而变化，即D触发器的输出Q被假定为在时钟的触发沿上D输入的状态。

输入		输出		注释
D	CLK	Q	Q’
1	↑	1	0	置位（存1）
0	↑	0	1	复位（存0）





除时钟脉冲的正边沿为触发沿外，负边沿触发的D触发器的操作以及真值表和正边沿触发的D触发器相同。



二、边沿触发的J-K触发器

J-K 触发器的J和K输入是同步输入，因为这些输入上的数据只有在时钟脉冲触发沿上才能被传送到触发器的输出。当J是高电平、K是低电平时，Q输出会在时钟脉冲触发沿上变为高电平，触发器置位。当J是低电平、K是高电平时，Q输出会在时钟脉冲触发沿上变为低电平，触发器复位。当J和K均为低电平时，输出将会维持原来的状态。当J和K均为高电平时，触发器将会在时钟脉冲触发沿上改变原来的状态，这称为翻转(或计数)模式。在翻转(计数)模式，J-K 触发器在每个时钟脉冲到来时都会改变状态。

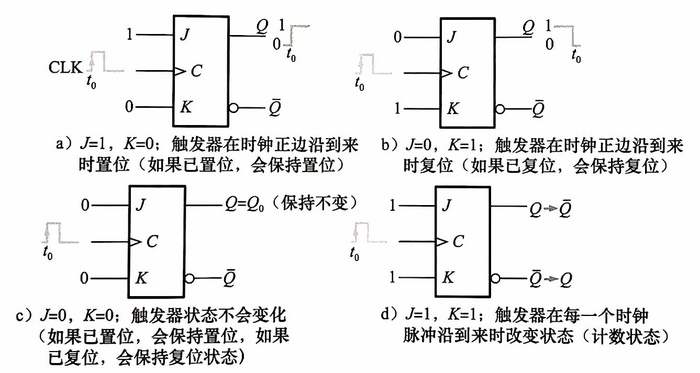

下图举例说明了正边沿触发的触发器的基本操作，表为这种类型触发器的真值表。记住:触发器只有在时钟脉冲触发沿上才会改变状态。J和K输入可以在时钟输入为高电平或者低电平的任意时间(除了在时钟脉冲触发转换时的非常小的间隔外)进行改变，而不影响输出。

输入			输出		注释
J	K	CLK	Q	Q’
0	0	↑	Q0	Q0’	不变
0	1	↑	0	1	复位
1	0	↑	1	0	置位
1	1	↑	Q0’	Q0	翻转（计数）



除了触发边沿为时钟脉冲的下降沿外，负边沿触发的J-K触发器的操作和真值表与正边沿触发的J-K触发器的操作相同。
