滤波器的作用—1

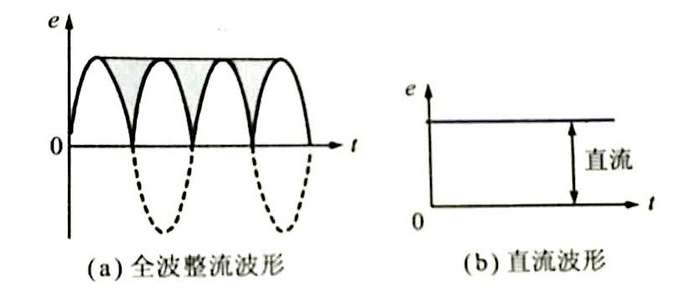

仅用整流元件进行整流而得到的波形如图所示，含有很多的波动成分，还不能作为直流电源使用。



因此，如果能用什么方法来填补图中(a)的阴影部分，则波形变为图(b)所示的形状。利用某种元件，去除整流波的波动成分，使输出波形变为像直流一样平坦的电路称作滤波或平滑电路。

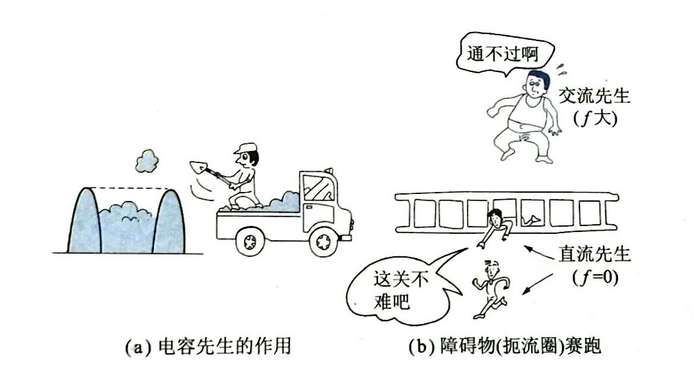

滤波元件的作用如图所示。



那么，让我们看一下滤波电路究竟有什么作用呢？



1.利用电容的充放电作用



其实，整流波形的阴影部分可利用电容的充放电作用来填补。

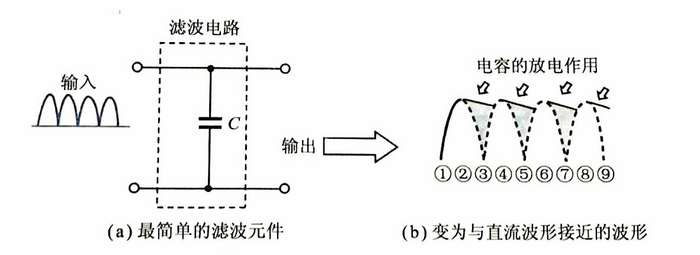

接下来，如图(a)所示,将电容并联接入电路，以利用它的充放电作用。

图(b)表示电容的充放电作用与整流波形之间的关系。在①-⑧的各阶段电容C被充电，在②-③、④-⑤、⑥-⑦、⑧-⑨的各阶段对电容C的充电电压降低，C反而释放已充的电荷。



图中的着色部分表示了上述情况。所以整个波形已经很接近于直流了。

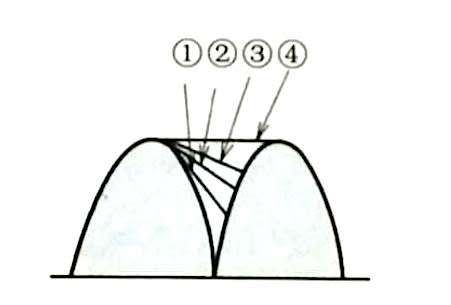

如前面所述的那样,电容的放电特性与由负载电阻R和电容C所决定的时间常数=CR有关，因此有①~④所示的输出波形(参见图)。作为滤波电路，希望能具有④那样能连接整流波形峰值的输出特性，但因这是种放电现象，输出会逐渐下降。



由于上述原因，必须使用电容量较大、10~ 100微法的电容。以使电容在被下一个整流波形充电之前能够持续放电。



图中标的间隔虽然较大，但实际上交流的半个周期的时间非常短，50Hz为1/50s、60Hz为1/60s,通过电容的充放电作用可以得到非常接近于直流的波形。
