二极管AND电路

2020/10/19 | 作者: 广州科誉 | 查看: | 评论: 0 | 来源: 科誉变频器维修培训学校,变频器维修包学会

二极管AND电路

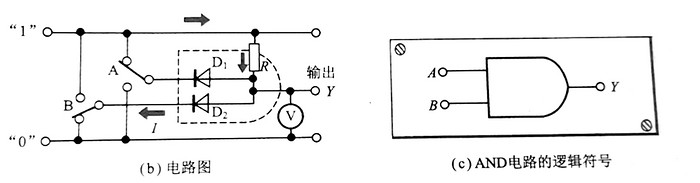

图中所示电路的工作情况分析如下。



因为输入B为“0”电平(切换开关倒向下边)，电流I通过电阻R→二极管D₂流动。这时，电压表的指示几乎为0V，所以输出Y为“0”电平。



为了使输出Y指示电平“1”，输入A、B必须都为“1”电平(切换开关倒向上边)。

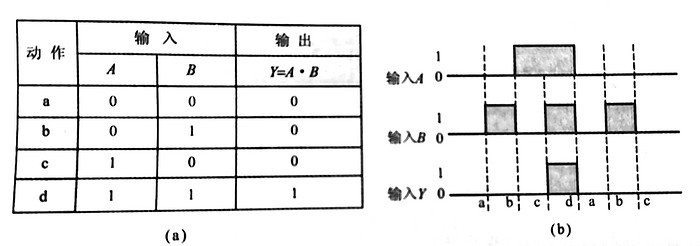

归纳一下输入输出的状态，可以得到图(a)所示的真值表和图(b)所示的时序图。完成这样动作的电路称作逻辑与或AND电路。

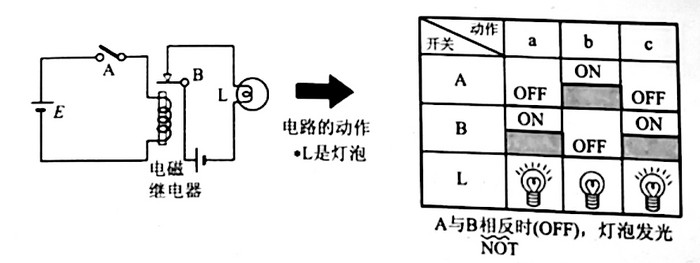

但是注意，二极管不能制作NOT电路。开关电路，与二极管一样，仅靠其本身是不能构成NOT电路(非电路)的。使用2个开关电路、按图所示的方法组合起来，可以构成NOT电路。然而即使用2个二极管也不能构成NOT电路。



小知识：时序图与顺序控制



时序图是一种能够将输入(类似开关ON、OFF的电路动作状态)在某个时间段内变化时，将输出状态以一目了然的形式加以表达的图表。



顺序控制是按预先制定好的顺序，依次推进各个阶段的一种控制。例如洗衣机，设定好从洗衣到脱水的顺序，然后只要按下“开始”，工作便会将这种状态变化用时序图记录下来，便可以清楚直观地了解到各个阶段的动作状态，非常方便。
