乙类推挽放大器的基本原理

当Tr1的基极侧为正时，电流流过Tr1，而当Tr2的基极侧为正时，则电流流过Tr2。

集电极电流(输出电流)分别从相反方向流入变压器T2中，所以扬声器(T2的次级线圈)流通正和负的电流(参见图)。

假设电源电压Ec=6V，T2的初级端电阻R= 200Ω,集电极电流Ic=30 mA的时候，则IcR=30X10 ^-3x 200=6(V)，集电极电压Vce为0。集电根电流Ic=0时，集电极电压Vce为6V.



输出电流为30mA，输出电压为6V，所以输出功率P0为： P0=6x30x10^-3/2=90X 10^-3(W)= 90(mW)

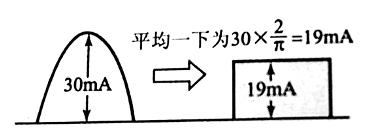

此时，由电源电压Ec流入的电流波形如图所示。平均值等于最大值x 2/ π(参见图)，所以

30x10^-3x2/π=19x10^-3 (A)= 19(mA)



电源的输入为：P1=6x19X10^-3=114X 10^-3 (A)= 114(mA)



因此，放大器的效率为：n=p0/p1x100%=（19x10^-3）/（114x10^-3）X 100%≈78%



另外，因为流过输出变量器T2的电流ic1和ic2的直流成分的方向互反，所以具有变量器铁心无直流磁化的优点。电路的组成虽稍显复杂，但因乙类推挽电路拥有此优点，在晶体管收音机的输出段(连接扬声器的地方)，几乎无一例外地全部使用推挽连接。



推挽放大电路的特征：推挽放大电路由2个晶体管成阴极对称地连接在一起，通过变量器T1将值相等、相位相反的输入分别赋予Tr1，Tr2。此种反相位的输入称作倒相。输出在变量器T2的次级合成，此放大电路的优点在于即使由晶体管取出的输出波形稍微有点失真，合成时也会互相抵消，因此可以进行低失真的放大。
