晶体管的放大作用

晶体管的重要功能之一就是其“放大作用”。如果用照片来比喻放大作用的话，如果我们用照相机拍摄，显影后的胶卷底片大小，根本无法欣赏。因此，把它放入扩印机放大在感光纸上，做成大幅的照片再欣赏。所谓放大，指的就是与上述扩印机功能相似的作用。



转动密纹唱片，即使只放下唱针，如果将耳朵贴近唱片也可以听到微弱的音乐声。好比只要看一下底片，大致可以知道拍摄的是什么。但是要欣赏唱片，则必须使用内部级联多个晶体管的放大器来驱动扬声器。

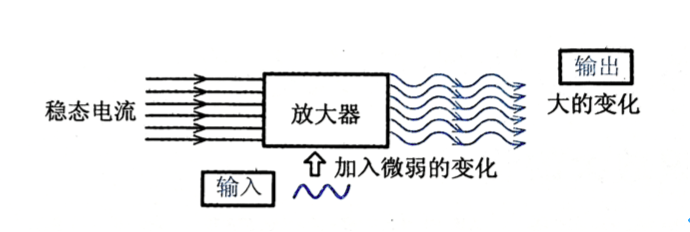

放大就是将弱小信号(作为电压或电流传递的微弱变动)转换为强大信号(使扬声器发出声音的大能量变动)的操作。通常所说的放大器，就是指利用能量微小的信号,在大能量的稳态电流中引起与微弱信号变化相同的信号的装置(参见图)。放大作用是晶体管特有的性质,电阻、线圈、电容等元器件是没有放大作用的。因此，我们将晶体管称为有源元件，电阻、线圈、电容等称为无源元件，以区别它们的作用。

接下来，我们来看一下怎么使晶体管发挥放大作用。基本放大电路如图：

明天我们一起来了解什么是直流电流放大系数。
