认识PN结

2020/08/04 | 作者: 广州科誉 | 查看: | 评论: 0 | 来源: 科誉变频器维修培训学校,变频器维修包学会

上一节，我们知道什么是N型单导体与P型半导体，以及两者的区别，今天我们对它进行下一步学习。

N型半导体即自由电子浓度远大于空穴浓度的杂质半导体，是一种电子型半导体。将磷(P)、锑(Sb)、砷(As)等5价原子的杂质少量地掺进锗或硅的纯晶体中可以形成N型半导体,此类提供电子的杂质称为施主杂质;

另一方面，P型半导体，即空穴型半导体，是以带正电的空穴导电为主的半导体。掺入3价原子硼(B)、镓(Ga) 、铟(In)等则可形成P型半导体，此类提供空穴的杂质称为受主杂质。

其中，拥有负(Negative)电荷的自由电子及扮演正(Positive)电荷角色的空穴担负着传导电流的作用。

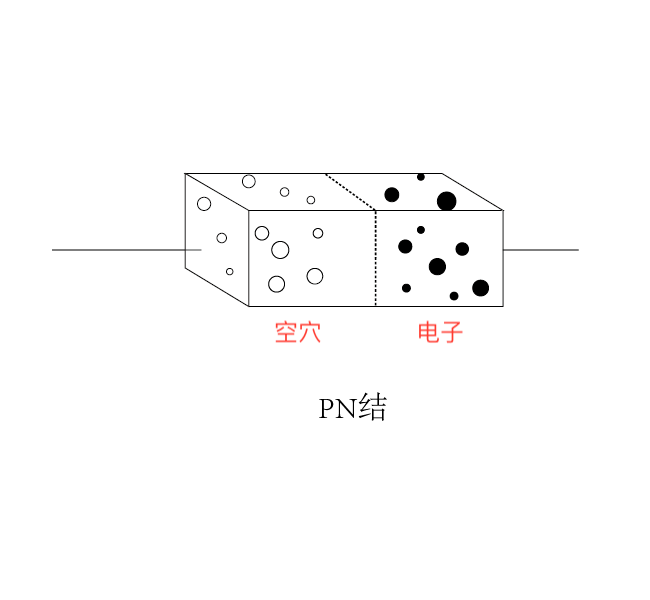

如图所示，将晶体管的一半做成P型，另一半做成N型，P型与N型结合的部分称为PN结。

P型部分拥有许多空穴，而N型部分拥有许多自由电子。在P型半导体和N型半导体结合后，由于N型区内自由电子为多子，空穴几乎为零称为少子，而P型区内空穴为多子，自由电子为少子，在它们的交界处就出现了电子和空穴的浓度差。由于自由电子和空穴浓度差的原因，有一些电子从N型区向P型区扩散，也有一些空穴要从P型区向N型区扩散。它们扩散的结果就使P区一边失去空穴，留下了带负电的杂质离子，N区一边失去电子，留下了带正电的杂质离子。最后，多子的扩散和少子的漂移达到动态平衡，混合而达到平衡状态。而我们将移动至对方领域的载流子称为注入载流子。在P型半导体和N型半导体的结合面两侧，留下离子薄层，这个离子薄层形成的空间电荷区称为PN结。PN结的内电场方向由N区指向P区。在空间电荷区，由于缺少多子，所以也称耗尽层。

从PN结的形成原理可以看出，要想让PN结导通形成电流，必须消除其空间电荷区的内部电场的阻力。那我们怎样做才能消除呢？想知道？请关注下一章节。关注微信公众号：广州科誉电子，定期推送你不知道的维修小技巧。
